一、型芯偏移分析應用：

• 可模擬因流動壓力不均造成的塑料嵌件(金屬塑件)變形
• 提供塑料嵌件／金屬嵌件的壓力承載分析
• 支援邊界條件設定
• 僅適用於充填計算
• 需要有額外授權Stress模組







二、型芯偏移設定操作流程：

1. 最終檢查完成後，到邊界條件設定固定拘束




2. 模型樹檢視




3. 計算參數設定




4. 檢視型芯偏移結果




想要把Studio中建構的線段流道轉換為實體幾何檔案，可以使用指令「通道複曲面(Channel Polysurface)」，產生流道實體幾何完成，接著到檔案→輸出→輸出選取幾何至檔案，存檔類型選STEP檔，選好路徑存檔，完成線段流道轉實體幾何檔案。

詳細操作流程如下

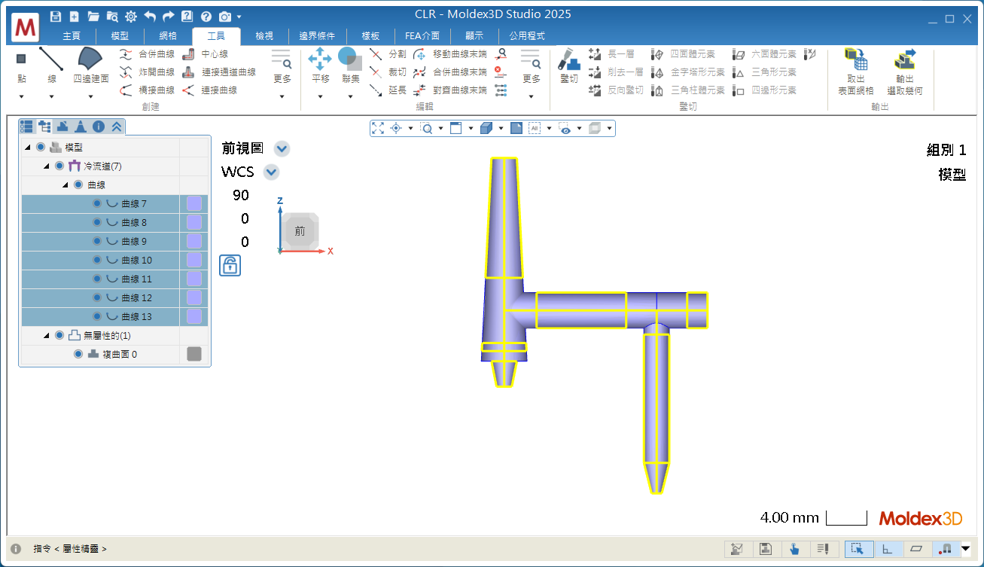

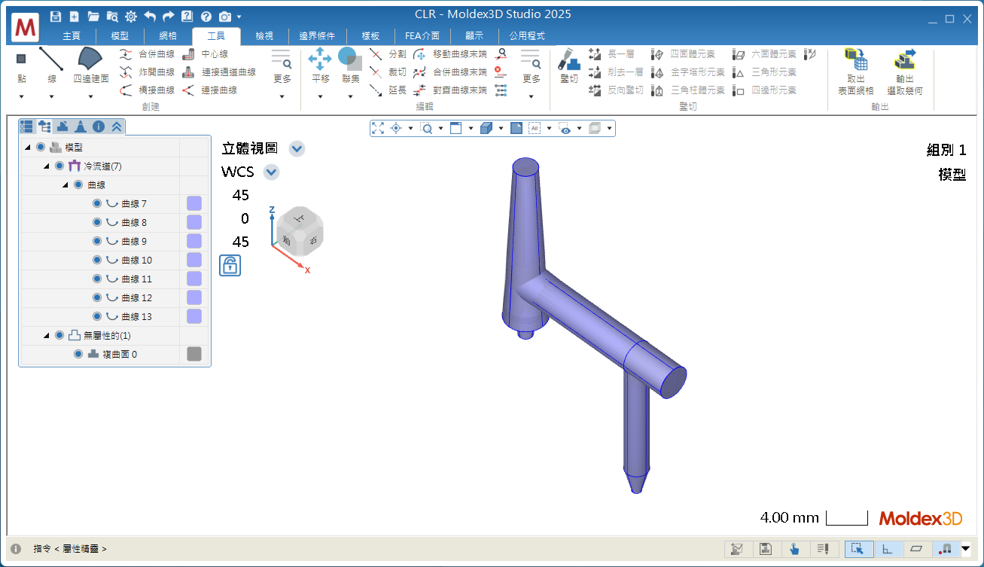

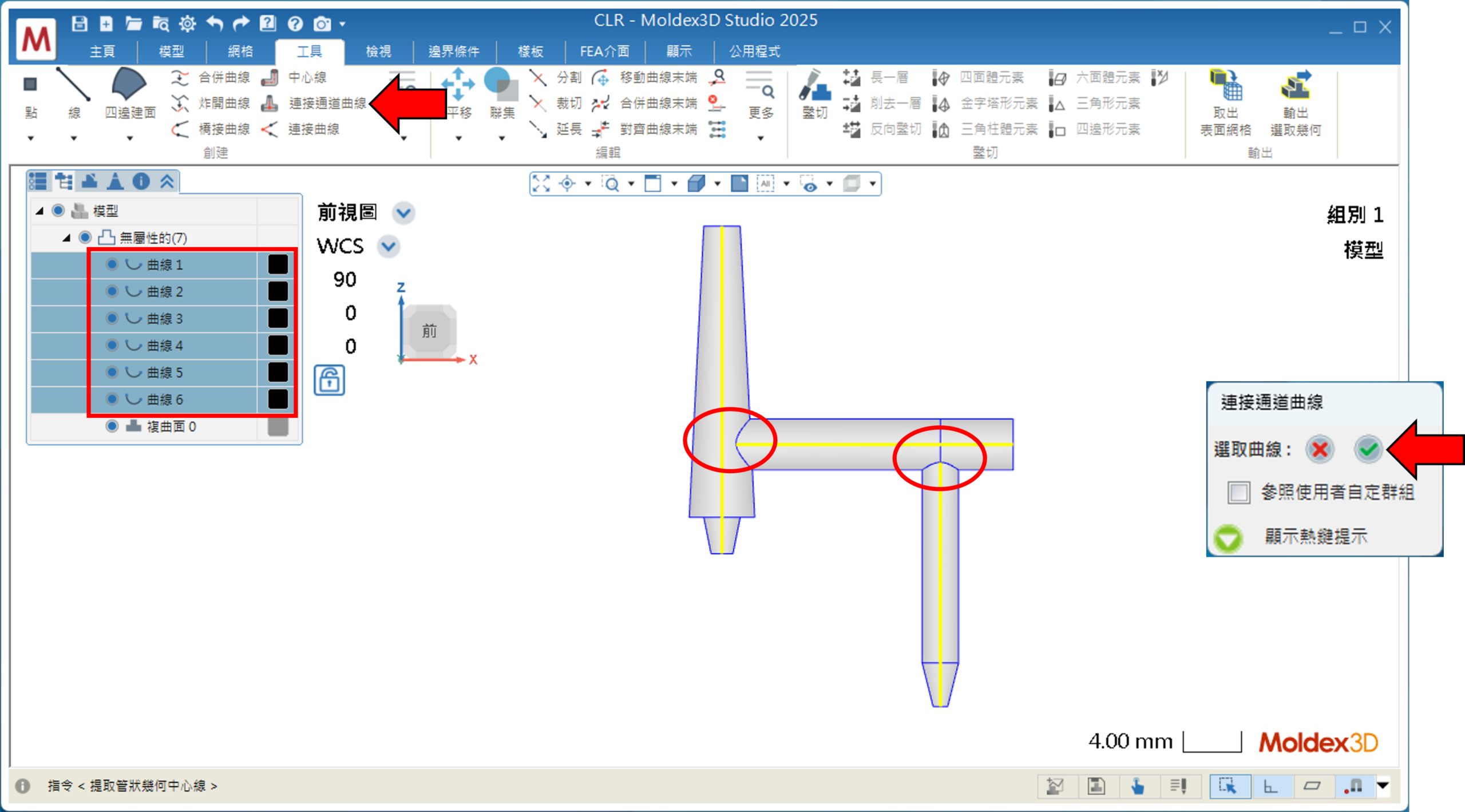

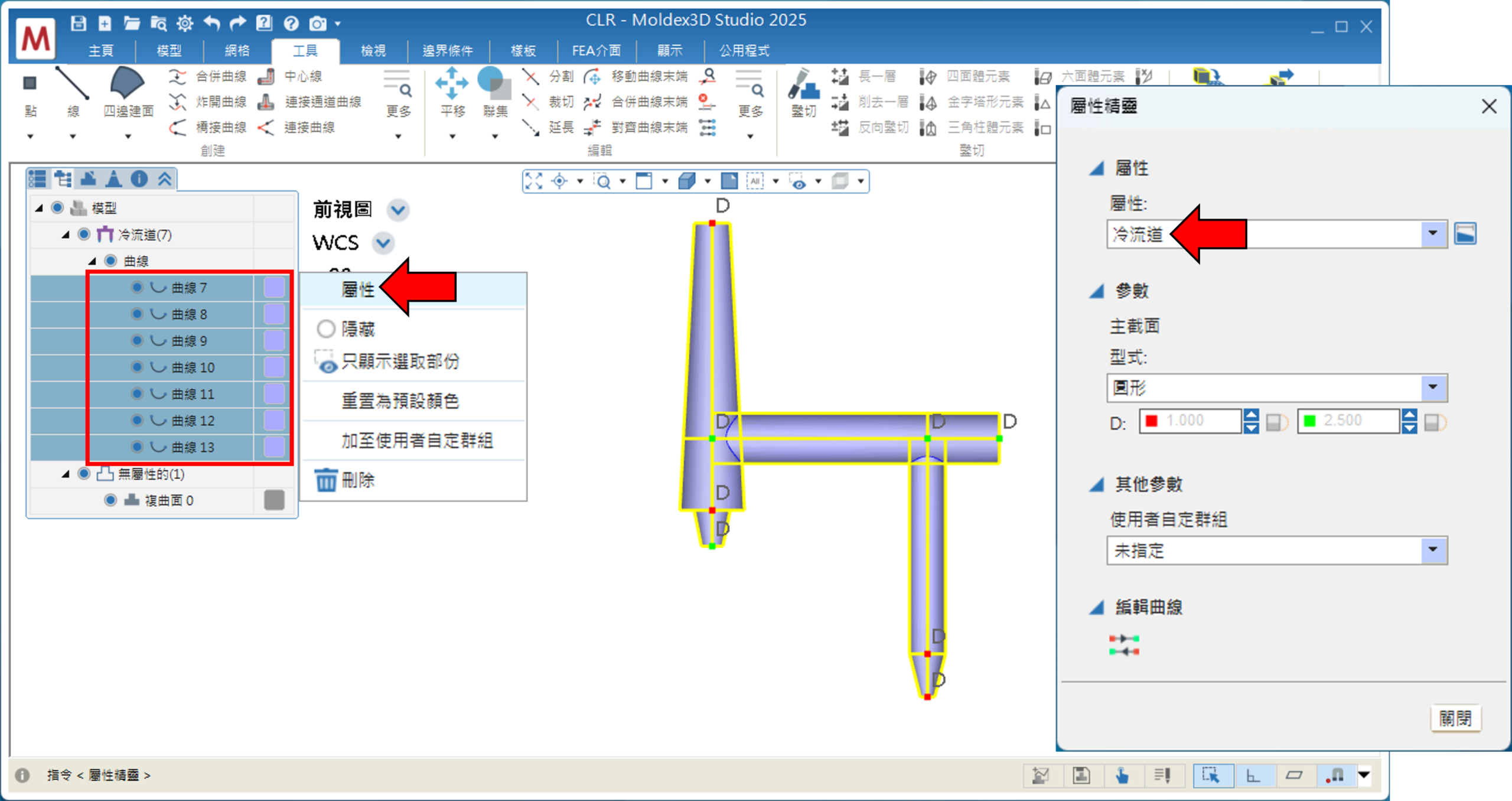

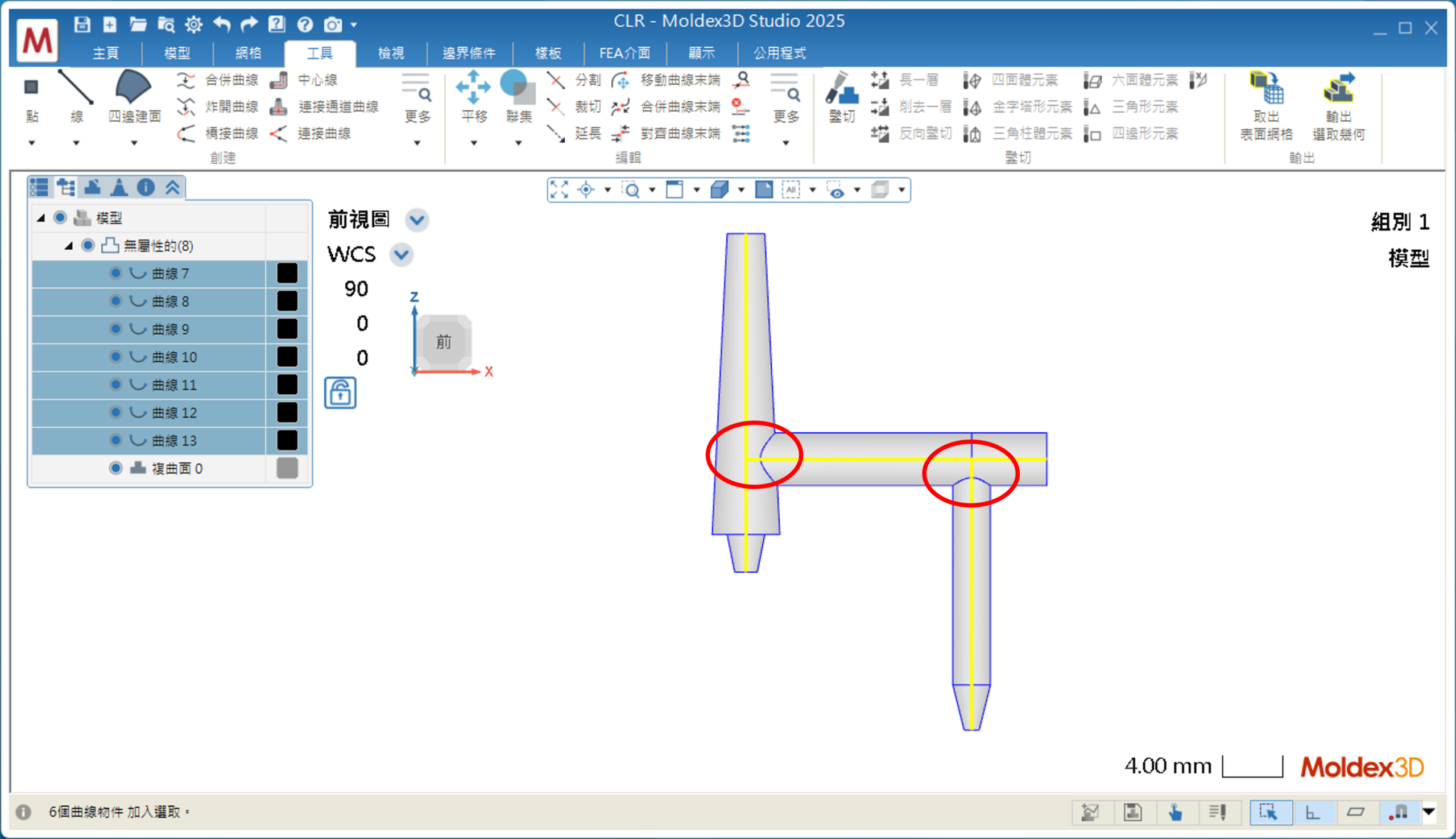

1. 到模型樹，選取所有冷流道曲線，於曲線1按右鍵選「只顯示選取部份」，將其餘物件都隱藏

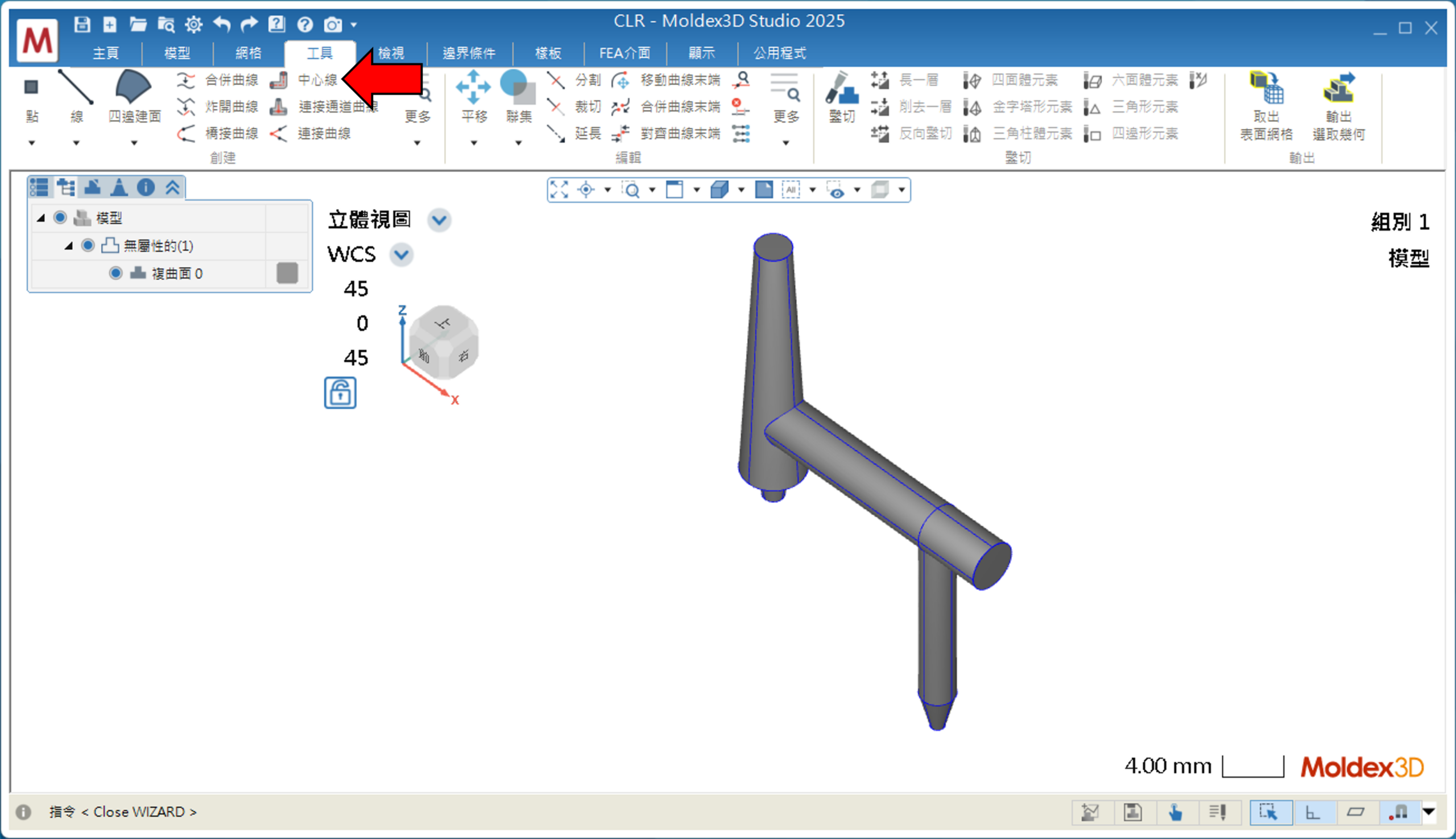

2. 上方功能區工具(Tool)頁籤，點選更多下拉，使用「通道複曲面(Channel Polysurface)」指令






3. 滑鼠使用虛線框選，選取所有冷流道曲線






4. 選擇所有冷流道曲線，按確定






5. 產生流道實體幾何完成，模型樹增加一個無屬性的複曲面物件






6. 在模型樹→無屬性的→複曲面物件，只選取流道實體幾何






7. 到左上角點擊Moldex3D圖示，點選檔案→輸出→輸出選取幾何至檔案






8. 存檔類型選「STEP檔」，指定好儲存路徑，修改檔案名稱，按「存檔」






9. 完成線段流道轉實體幾何檔案

首先，可以現場射出多個不同位置的短射件，確認分析與現場的流動行為差異程度。

接著，在計算參數中流動/保壓頁籤，有一個功能叫「縫合線粒子」可以打勾後進行充填分析；縫合線粒子是以兩個波前的面結合呈現，較能掌握整個波前結合情形，叫做縫合面。

使用縫合線粒子的結果呈現，較可以掌握到「縫合面」上的情形，對照現場縫合線位置也較符合。甚至在縫合線處增加溢料井，讓兩波前會合後，中心層熔膠持續流動，進而達到交界處分子鏈持續活動，更能融合糾纏，提升強度。

最後，充填分析縫合線結果若遇到分析與現場不符，縫合線沒有產生出來，可以與Moldex3D原廠回饋，並提供分析專案，以利程式更強化。

在2022版材料庫中，已經加入於自訂材料庫的材料檔如下圖，共有10支材料。

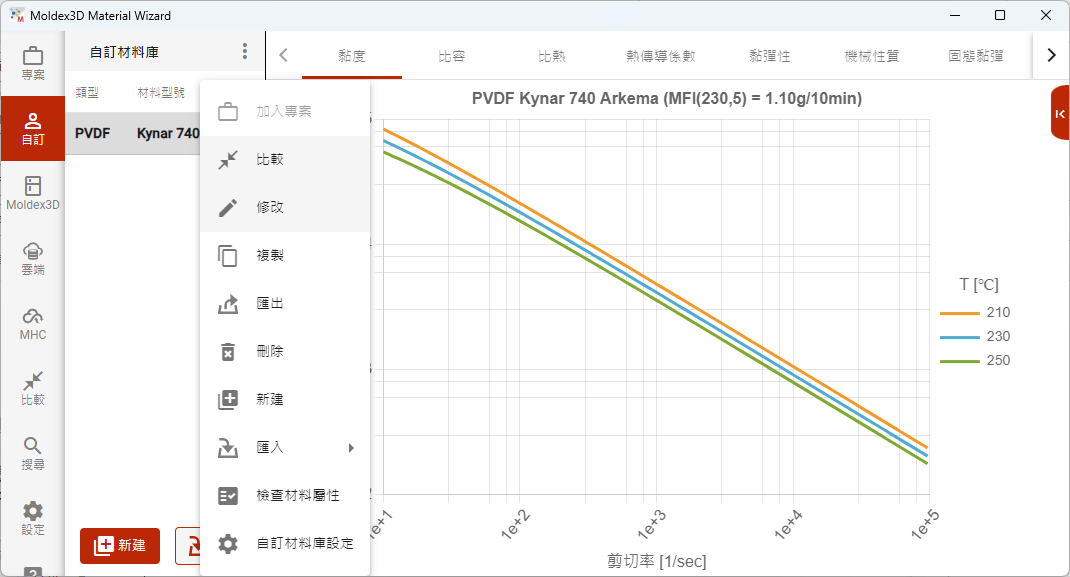

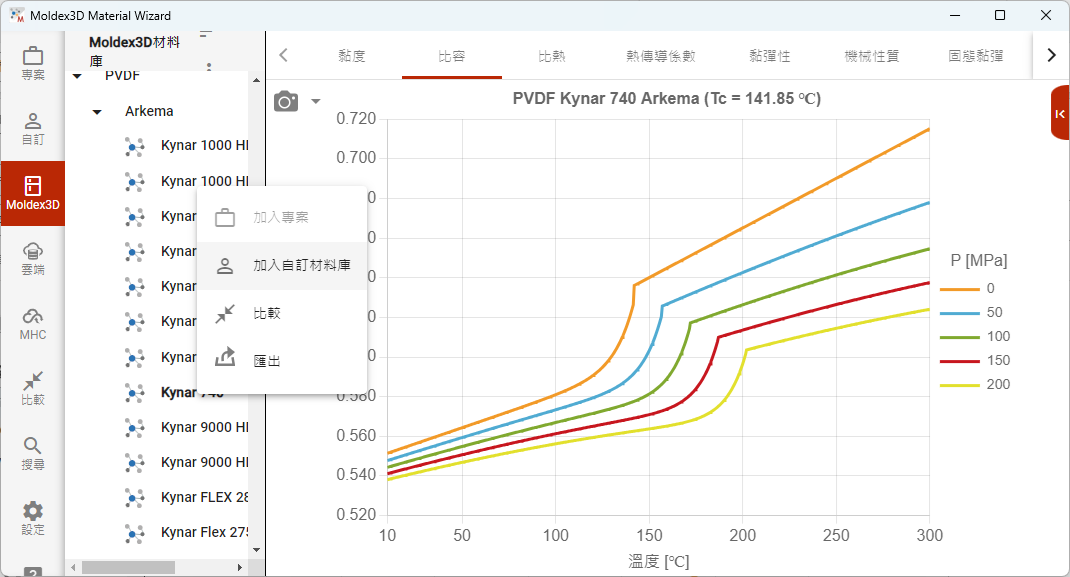

可以於2024版本材料庫，匯入各版本自訂材料庫檔案操作步驟，如下圖所示：

1.開啟材料精靈，到「自訂材料庫」內上方的點點圖示單擊左鍵。

2.滑鼠選擇「匯入」。

3.點選「各版本自訂材料庫檔案」單擊左鍵。

4.勾選欲匯入版本的材料庫。

5.按「OK」完成匯入。

6.檢視自訂材料庫匯入所有材料檔完成，並左下角會顯示增加10支材料。
