  • Asked 4 days ago in Moldex3D.

    一、型芯偏移分析應用:

    • 可模擬因流動壓力不均造成的塑料嵌件(金屬塑件)變形
    • 提供塑料嵌件/金屬嵌件的壓力承載分析
    • 支援邊界條件設定
    • 僅適用於充填計算
    • 需要額外授權Stress模組

      RE: 請問Moldex3D Studio要進行型芯偏移(Core Shift)是如何操作呢?


    二、型芯偏移設定操作流程:

    1. 最終檢查完成後,到邊界條件設定固定拘束

      RE: 請問Moldex3D Studio要進行型芯偏移(Core Shift)是如何操作呢?

    2. 模型樹檢視

      RE: 請問Moldex3D Studio要進行型芯偏移(Core Shift)是如何操作呢?

    3. 計算參數設定

      RE: 請問Moldex3D Studio要進行型芯偏移(Core Shift)是如何操作呢?

    4. 檢視型芯偏移結果

      RE: 請問Moldex3D Studio要進行型芯偏移(Core Shift)是如何操作呢?

    • 32 views
    • 1 answers
    • 0 votes
  • Asked on October 25, 2024 in Moldex3D.

    想要把Studio中建構的線段流道轉換為實體幾何檔案,可以使用指令「通道複曲面(Channel Polysurface)」,產生流道實體幾何完成,接著到檔案→輸出→輸出選取幾何至檔案,存檔類型選STEP檔,選好路徑存檔,完成線段流道轉實體幾何檔案

    RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?

    詳細操作流程如下

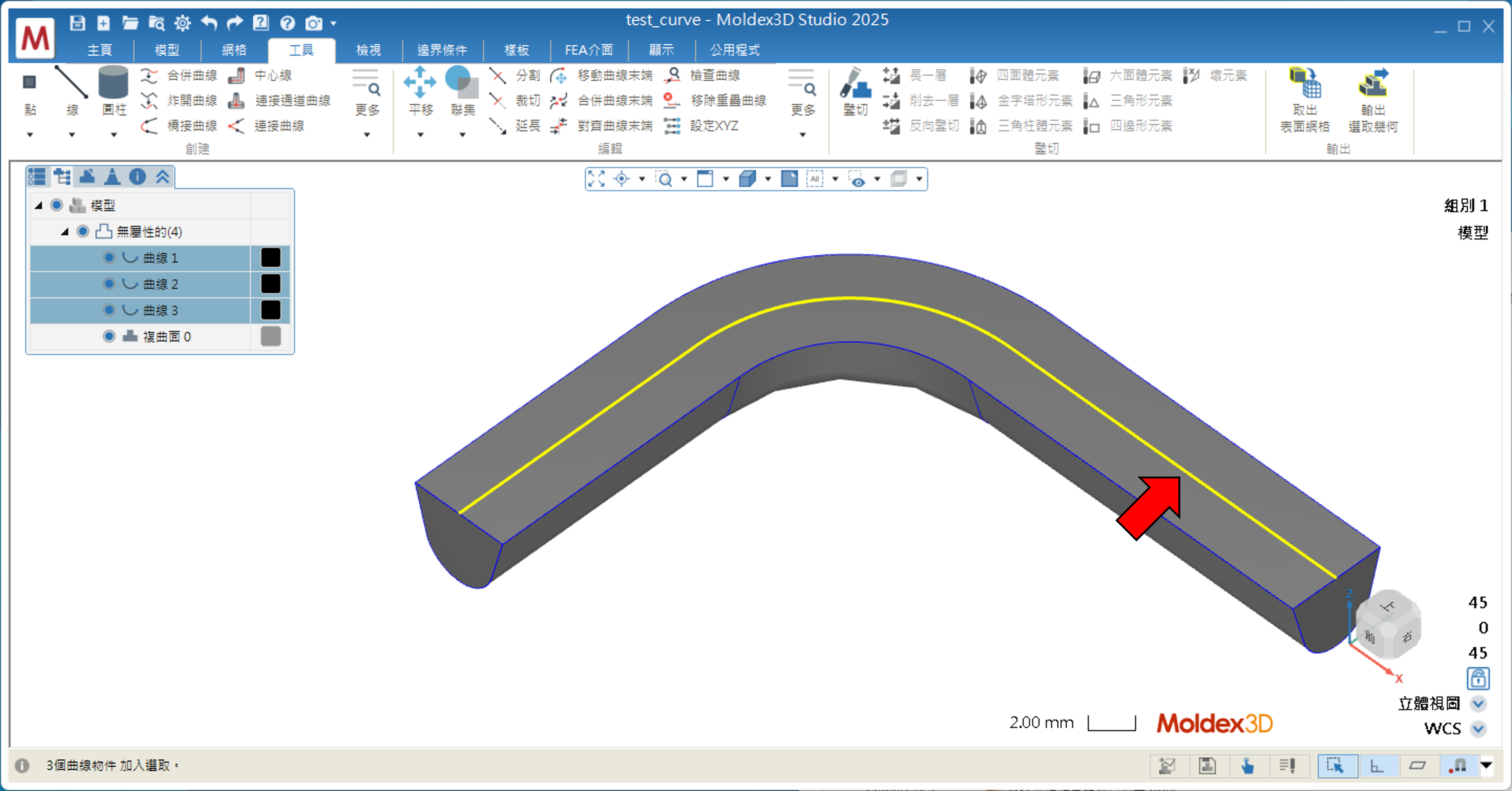

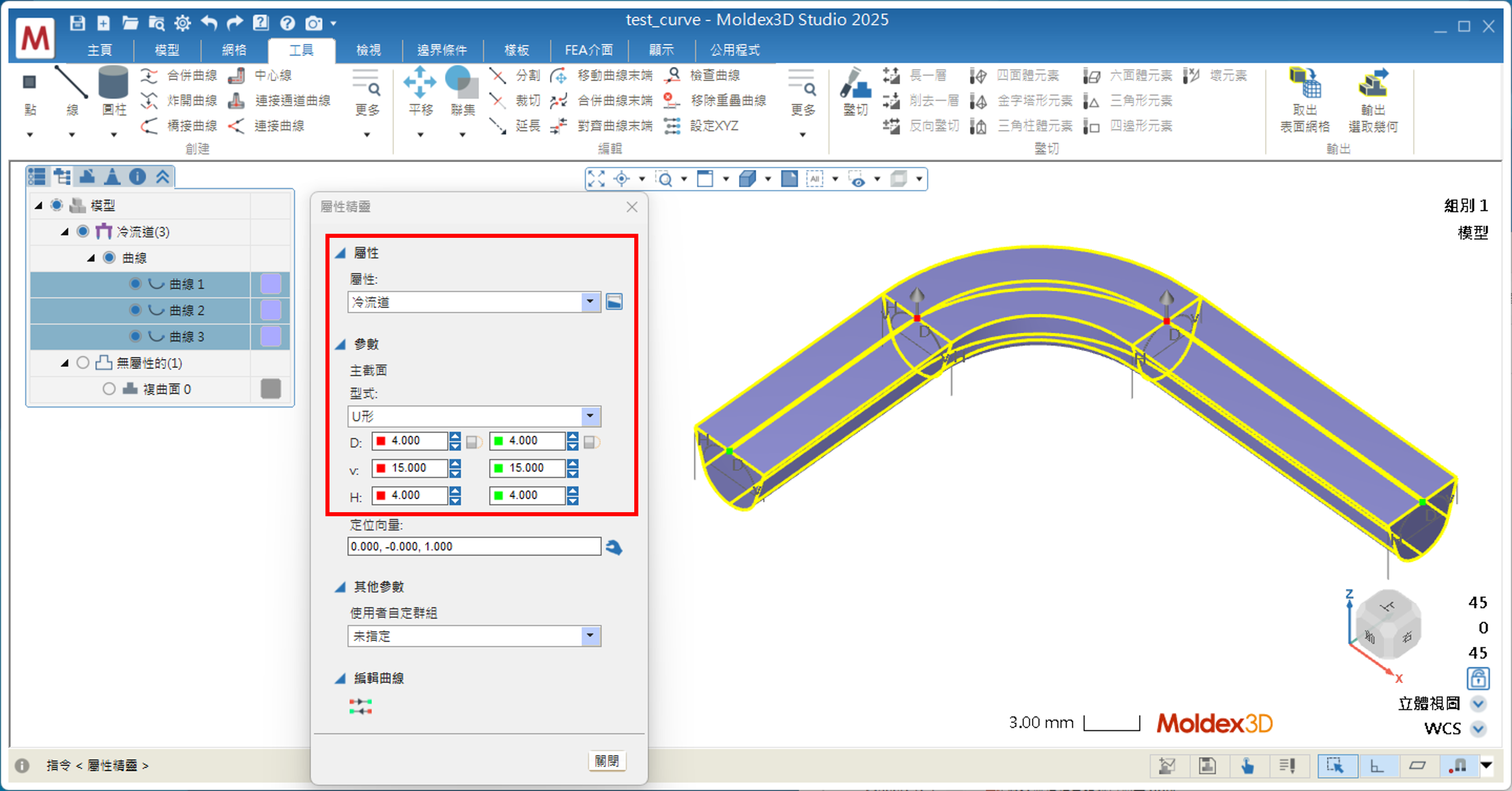

    1. 到模型樹,選取所有冷流道曲線,於曲線1按右鍵選「只顯示選取部份」,將其餘物件都隱藏

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?


    2. 上方功能區工具(Tool)頁籤,點選更多下拉,使用「通道複曲面(Channel Polysurface)」指令

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?


    3. 滑鼠使用虛線框選,選取所有冷流道曲線

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?


    4. 選擇所有冷流道曲線,按確定

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?

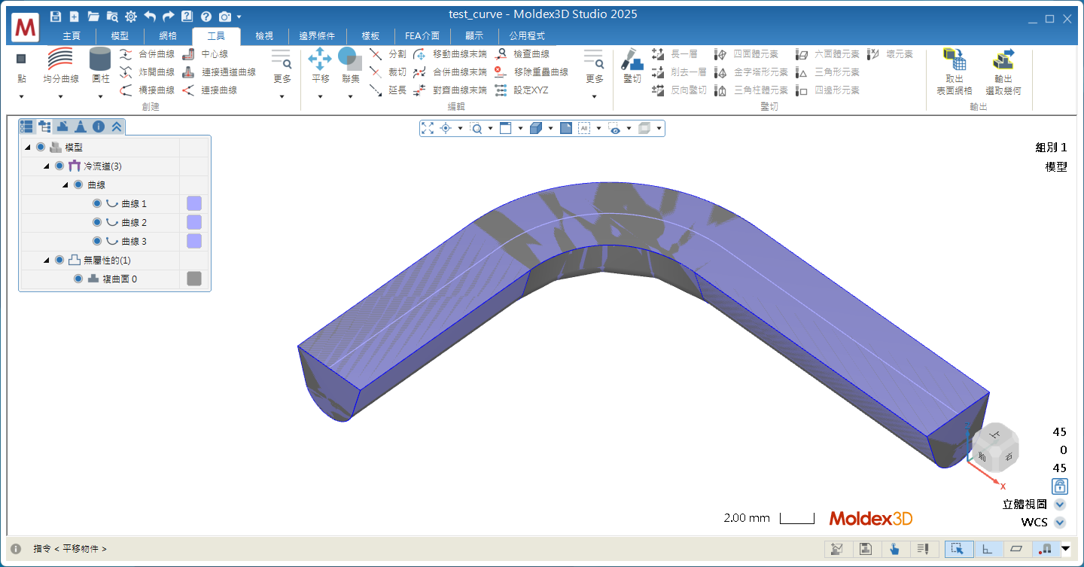

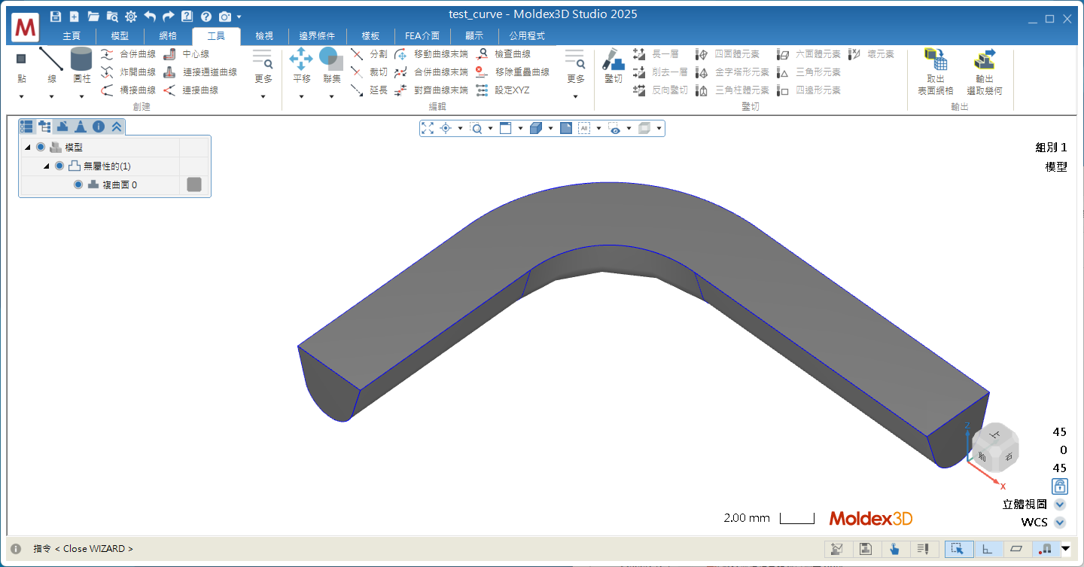

    5. 產生流道實體幾何完成,模型樹增加一個無屬性的複曲面物件

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?


    6. 在模型樹→無屬性的→複曲面物件,只選取流道實體幾何

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?


    7. 到左上角點擊Moldex3D圖示,點選檔案→輸出→輸出選取幾何至檔案

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?


    8. 存檔類型選「STEP檔」,指定好儲存路徑,修改檔案名稱,按「存檔」

      RE: 請問是否可以將Studio中建構的線段流道轉換為實體幾何檔案,方便匯出至CAD軟體進行模具設計?


    9. 完成線段流道轉實體幾何檔案



    • 151 views
    • 1 answers
    • 0 votes
  • Asked on October 7, 2024 in Moldex3D.

    首先,可以現場射出多個不同位置的短射件,確認分析與現場的流動行為差異程度。

    接著,在計算參數中流動/保壓頁籤,有一個功能叫「縫合線粒子」可以打勾後進行充填分析;縫合線粒子是以兩個波前的面結合呈現,較能掌握整個波前結合情形,叫做縫合面。

    RE: Moldex3D充填分析結果沒有顯示出縫合線,但現場有縫合線

    使用縫合線粒子的結果呈現,較可以掌握到「縫合面」上的情形,對照現場縫合線位置也較符合。甚至在縫合線處增加溢料井,讓兩波前會合後,中心層熔膠持續流動,進而達到交界處分子鏈持續活動,更能融合糾纏,提升強度。

    RE: Moldex3D充填分析結果沒有顯示出縫合線,但現場有縫合線

    最後,充填分析縫合線結果若遇到分析與現場不符,縫合線沒有產生出來,可以與Moldex3D原廠回饋,並提供分析專案,以利程式更強化。



    • 74 views
    • 1 answers
    • 0 votes
  • Asked on October 7, 2024 in Moldex3D.

    在2022版材料庫中,已經加入於自訂材料庫的材料檔如下圖,共有10支材料。

    RE: 如何將Moldex3D舊版材料庫一次全部匯入到新版材料庫內呢?



    可以於2024版本材料庫,匯入各版本自訂材料庫檔案操作步驟,如下圖所示:

    1.開啟材料精靈,到「自訂材料庫」內上方的點點圖示單擊左鍵。

    2.滑鼠選擇「匯入」。

    3.點選「各版本自訂材料庫檔案」單擊左鍵。

    RE: 如何將Moldex3D舊版材料庫一次全部匯入到新版材料庫內呢?

    4.勾選欲匯入版本的材料庫。

    5.按「OK」完成匯入。

    RE: 如何將Moldex3D舊版材料庫一次全部匯入到新版材料庫內呢?

    6.檢視自訂材料庫匯入所有材料檔完成,並左下角會顯示增加10支材料。

    RE: 如何將Moldex3D舊版材料庫一次全部匯入到新版材料庫內呢?
