RE: Import Geometry (Auto Heal) 會將幾何要保留的小特徵移除

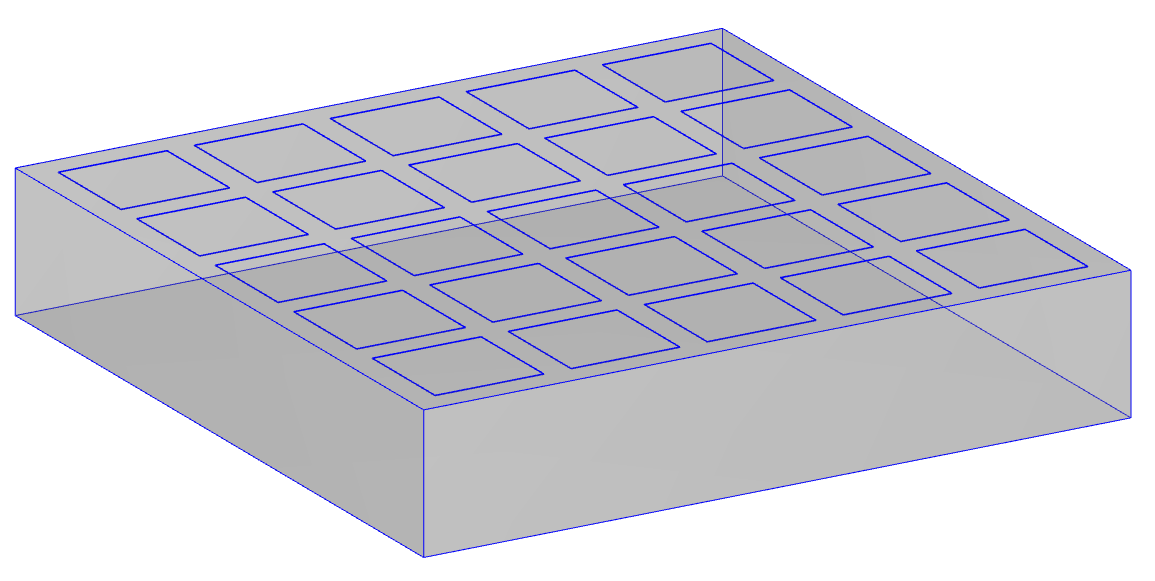

幾何尺寸為 26*26*5 (mm)
幾何上方有 0.02mm 的微小台階特徵

Import Geometry (Auto Heal) 會將幾何要保留的小特徵移除

Import Geometry (Auto Heal) 會將幾何要保留的小特徵移除

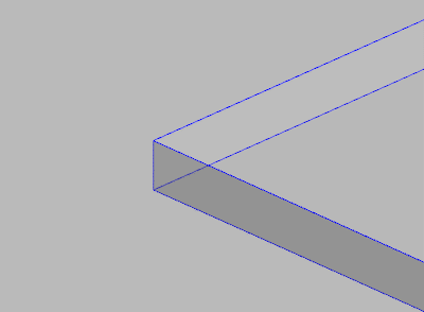

幾何的台階特徵過小，在檢查過程中會被判定為幾何缺陷，因此被合併修復。

Import Geometry (Auto Heal) 會將幾何要保留的小特徵移除

有什麼建議方式可以改善此問題呢?

Skye Asked on 26 5 月, 2025 in Moldex3D.
Add Comment
Cancel
2 Answers

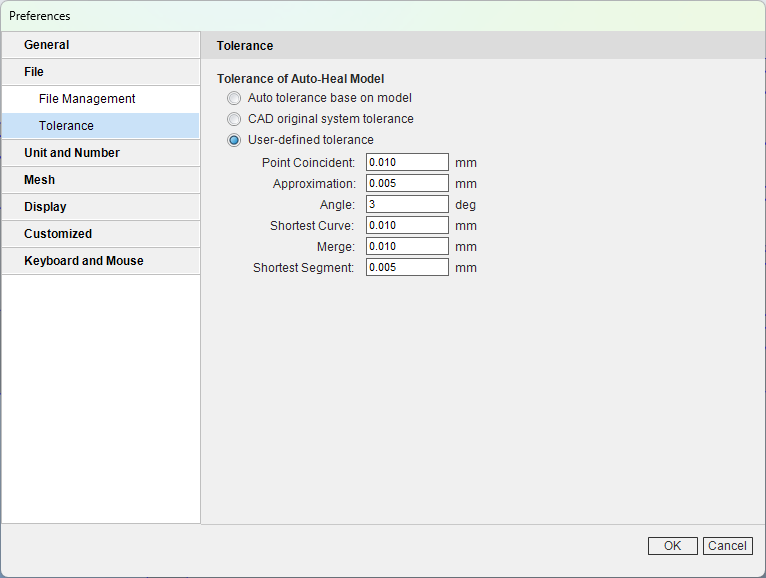

可以調整 Preferences -> File -> Tolerance 中的 Tolerance of Auto-Heal Model 參數

    • 勾選 CAD original system tolerance



    • 勾選 User-defined tolerance ，使用下列參數進行 auto heal 匯入:

      RE: Import Geometry (Auto Heal) 會將幾何要保留的小特徵移除



幾何的台階特徵大於檢查參數，在讀入後該特徵仍被保留

RE: Import Geometry (Auto Heal) 會將幾何要保留的小特徵移除

RE: Import Geometry (Auto Heal) 會將幾何要保留的小特徵移除

Cancel
Answered on 26 5 月, 2025.
