RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?

在澆口跟產品銜接的面，有時候因為產品面的網格太大導致流道實體網格生成失敗，而出現下面的錯誤訊息畫面”澆口區域實體網格重建失敗，請加密表面網格來使該處流道與塑件間的網格尺寸近似後再試一次”

RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?

有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?

Ian Asked on 24 2 月, 2025 in Moldex3D.
Add Comment
Cancel
1 Answers

有的，可以使用”修復表面網格工具_重建”功能，下面操作流程以範例專案Gear為例，說明如何將表面網格尺寸縮小

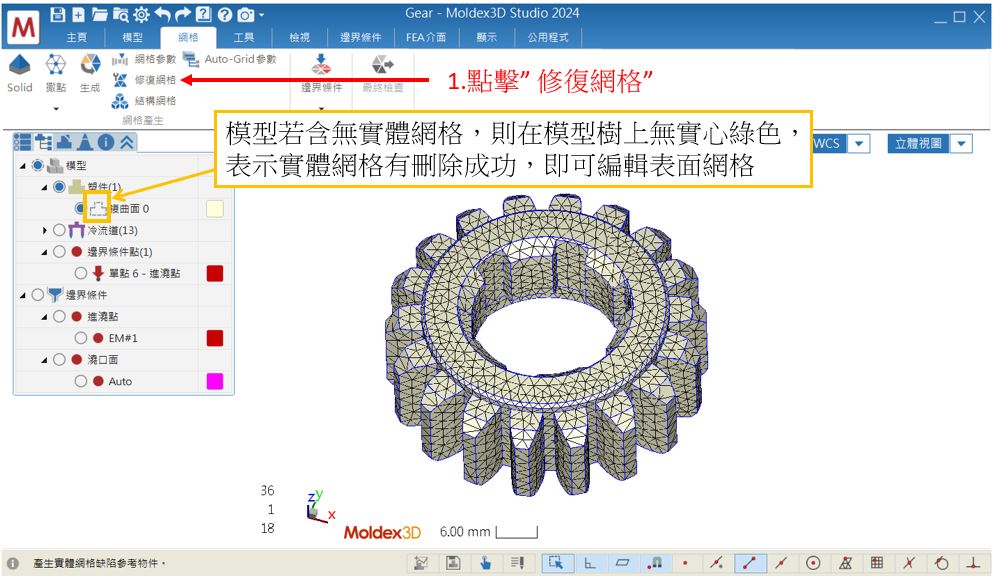

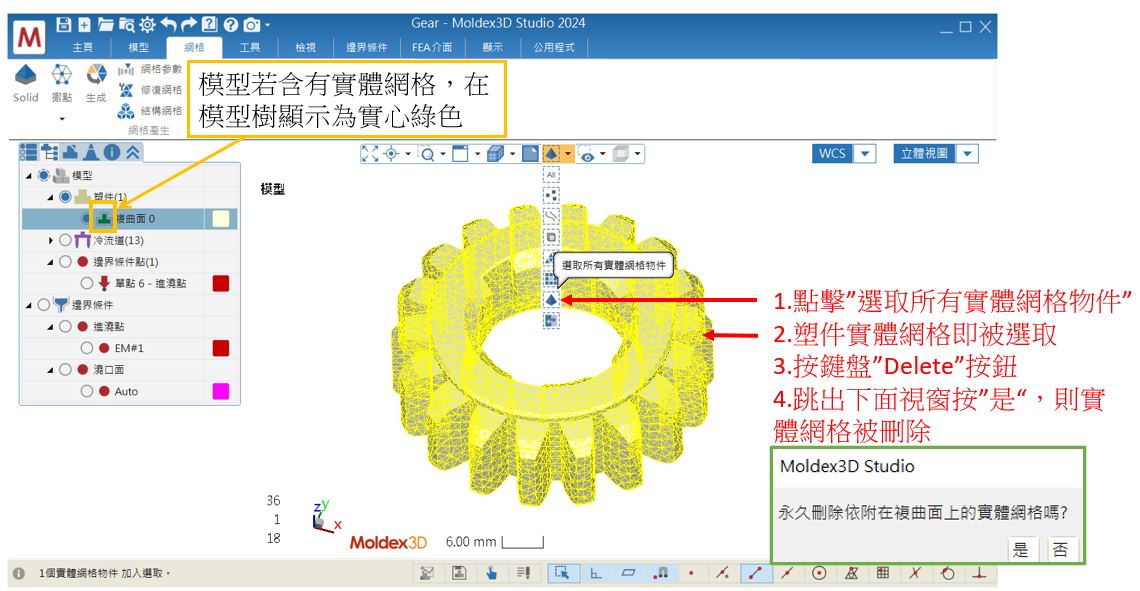

    1. 刪除塑件實體網格 : 塑件實體網格要先刪除，才可以針對表面網格進行編輯或修復

      RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?

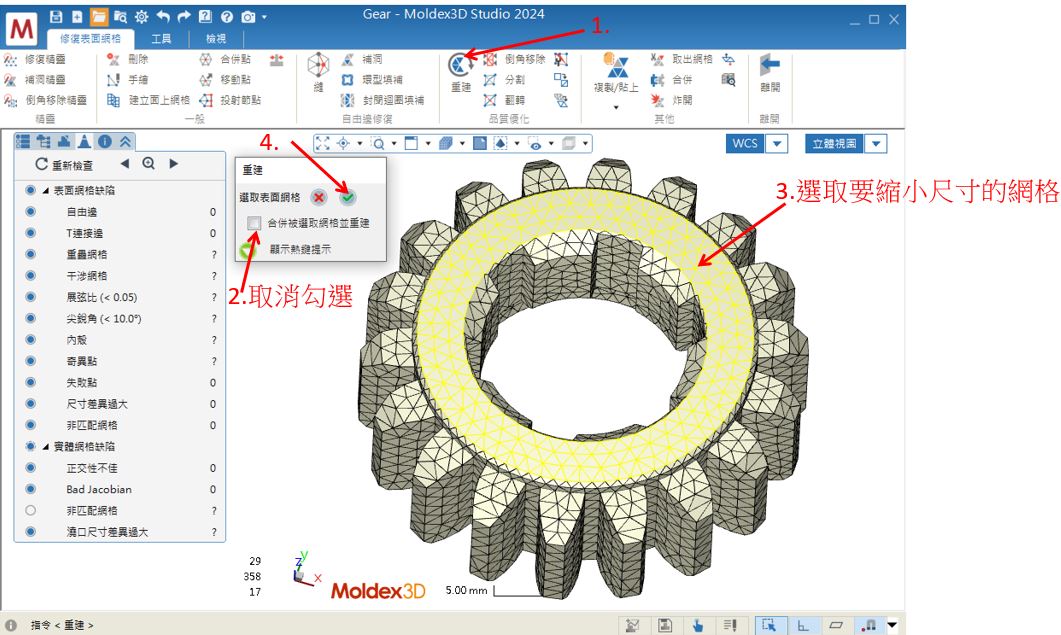

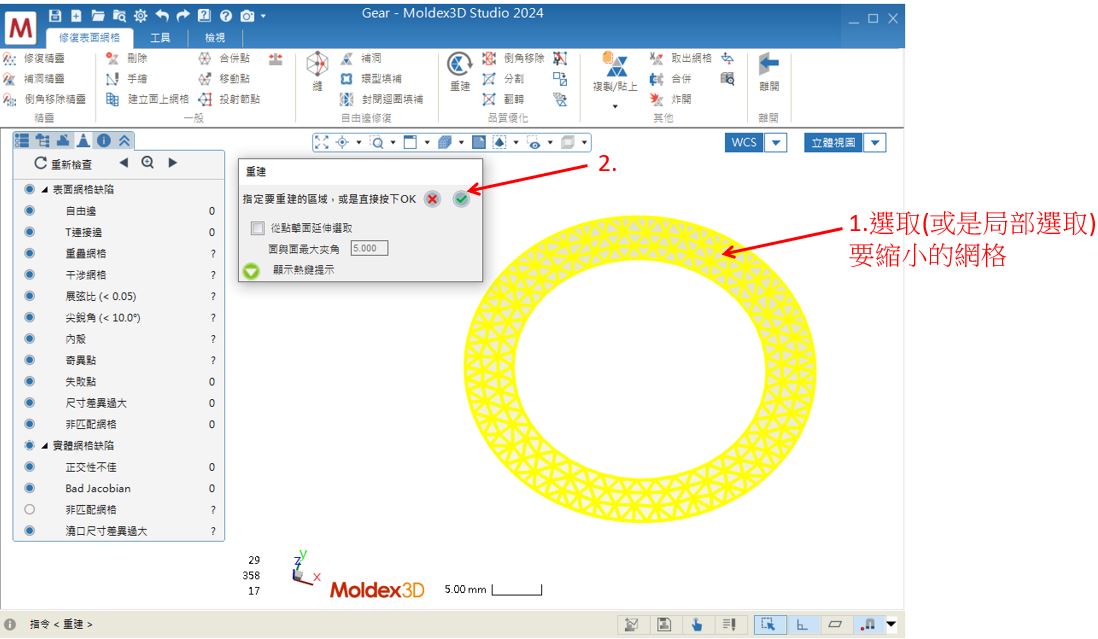

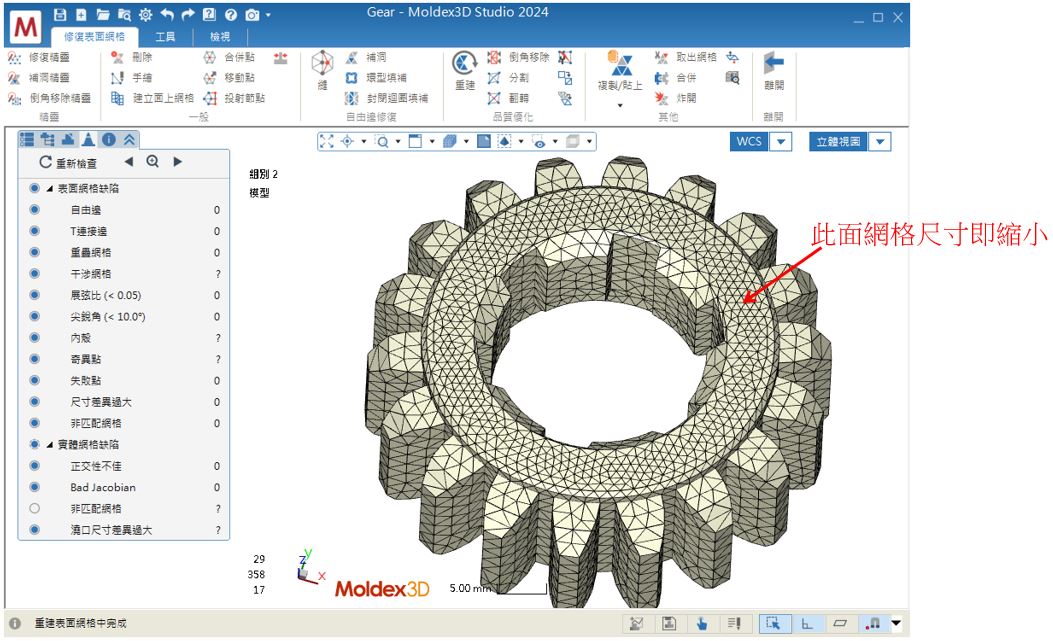

    2. 使用”修復表面網格工具_重建”功能，將表面網格縮小

      RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?


      RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?


      RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?


      RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?


      RE: 在流道實體網格生成失敗下，有沒有不用重新撒點，就可以縮小局部網格尺寸的方法?







Cancel
Answered on 24 2 月, 2025.
